1、管內穿絕緣導線
導線穿管前，應將管中積水及雜物清除干凈。導線穿入鋼管前，鋼管管口處采用絲扣連接時，應有護圈帽；當采用焊接固定時，也可使用塑料內護口。導線穿入硬質塑料管前，應先檢查管口是否留有毛刺和刃口，以防穿線時損壞導線絕緣層。
導線在變形縫處，補償裝置應活動自如，導線留有一定的余度。不能增加電阻值，受力導線不能降低原機械強度，不能降低原絕緣強度。單芯線并接頭，導線絕緣應并齊合攏，在距絕緣應約12mm處用其中一根線芯在其連接端纏繞5—7圈后剪斷，把余頭并齊折回在纏繞線上進行涮錫處理，不同直徑導線接頭，如果是獨根或多芯軟線時則應先進行涮錫處理，再將細線在粗線上距離絕緣層15 mm處交叉，并將線端部向粗導線端纏繞5—7圈，將粗導線端折回壓在細線上，最后再做涮錫處理。
盒內、箱內清潔無雜物，護口、護線套管齊全無脫落，導線排列整齊，并留有適當?shù)挠嗔俊９軆?nèi)導線總截面積不應超過管內徑截面積的40％。不同回路、不同電壓等級和交流與直流的導線，不得穿在同一導管內，但有下列情況或設計有特殊規定的除外：
1）電壓為50V及以下的回路；
2） 同一臺設備或生產上相關聯設備使用的導線；
3）同類照明回路導線，但導線總數不應超過8根；
同一交流回路的導線應穿在同一鋼管內。
注意：（1）導線穿好后，剪除多余的導線，但要留出適當余量，便于以后接線。預留長度為：
1）接線盒內以繞盒一周為宜；
2）開關板內以繞板半周為宜。
（2）敷設于垂直管路中的導線，當超過下列長度時，應在管口處和接線盒中加以固定：
1）截面積為50mm2及以下的導線為30m；
2） 截面積為70～90mm2的導線為20m；
3）截面積為120～240mm2的導線為18m。
穿在管內的絕緣導線額定電壓不應低于500V。

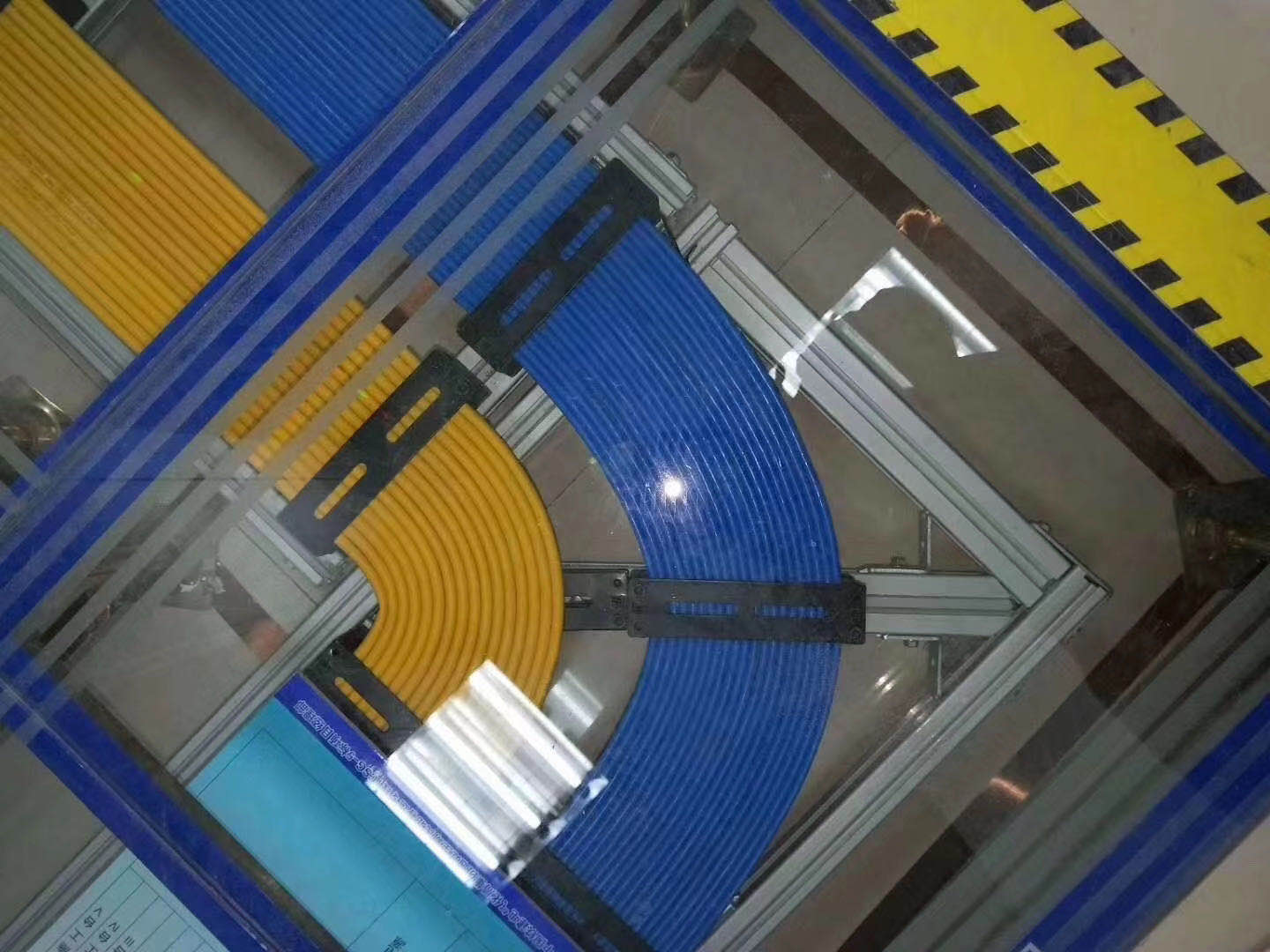

2、金屬線槽配線安裝
線槽口向下配線時應將分支導線分別用尼龍綁扎帶綁扎成束，并固定在線槽底板上，以防導線下墜。不同電壓、不同回路、不同頻率的導線應加隔板放在同一線槽內。在穿越建筑物的變形縫時，導線應留有補償余量。
線槽水平或垂直敷設直線部分的平直程度和垂直度允許偏差不應超過5mm。配線完成后，不得再進行噴漿和刷油，以防止導線和電器受到污染。線槽內導線的規格、數量應符合設計規定。電線在線槽內有一定余量，不得有接頭。
同一電源的不同回路無抗干擾要求的線路可敷設于同一線槽內；敷設于同一線槽內有抗干擾要求的線路用隔板隔離，或采用屏蔽電線，且屏蔽護套一端接地。
金屬線槽不作設備的接地導體，當無設計要求時，金屬線槽全長不少于兩處與接地或接零干線連接。非鍍鋅金屬線槽間連接板的兩端跨接銅芯接地線；鍍鋅線槽間連接板的兩端不跨接接地線，但連接板兩端不少于兩個有防松螺母或防松墊圈的連接固定螺栓。金屬線槽必須接地或接零可靠。
